CK 200 SMART系列PLC是創控自動化自主開發的一款高性能、高集成、高性價比的小型PLC產品。CK 200SMART PLC機型豐富，CPU可提供20點、30點、40點、60點等多種點數可選;擁有高速處理能力，高速輸入單相支持6路200KHZ，AB相支持4路100KHz:高速脈沖輸出支持3路200KHz(品體管)支持以太網通訊，標配10M/100M自適應以太網口，支持TCP、UDP、Modbus TCP通訊、上位機通訊。
產品參數
| 型號 | EM DT16 |
| 訂貨號 | CK 288-2DT16-0AA0 |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 重量 | 179.7 g |
| 功耗 | 2.5 W |
| 電流消耗（SM 總線） | 145 mA |
| 電流消耗（24 V DC） | 所用的每點輸入 4 mA |
| 數字輸入 | |
| 輸入點數 | 8 |
| 類型 | 漏型/源型 |
| 額定電壓 | 4 mA 時 24 V DC，額定值 |
| 允許的連續電壓 | 最大 30 V DC |
| 浪涌電壓 | 35 V DC，持續 0.5 s |
| 邏輯 1 信號（最小） | 15 V DC |
| 邏輯 0 信號（最大） | 5 V DC |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 min |
| 隔離組 | 2 |
| 同時接通的輸入數 | 8 |
| 電纜長度 | 500 m（屏蔽），150 m（非屏蔽） |
| 數字輸出 | |
| 輸出點數 | 8 |
| 類型 | 固態-MOSFET（源型） |
| 電壓范圍 | 20.4 ~ 28.8 V DC |
| 最大電流時的邏輯 1 信號 | 最小 20 V DC |
| 具有 10 KΩ 負載時的邏輯 0 信號 | 最大 0.1 V DC |
| 每點的額定電流（最大） | 0.75 A |
| 燈負載 | 5 W |
| 通態觸電電阻 | 最大 0.6 Ω |
| 每點的漏電流 | 最大 10 μA |
| 浪涌電流 | 8 A，最大持續 100 ms |
| 過載保護 | 無 |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 min |
| 隔離電阻 | － |
| 斷開觸電間的絕緣 | － |
| 隔離組 | 2 |
| 每個公共端的電流 | 3:00 AM |
| 電感鉗位電壓 | - 48 V |
| 開關延遲 | 最長 10 ms |
| 機械壽命（無負載） | － |
| 額定負載下的觸電壽命 | － |
| STOP 模式下的輸出狀態 | 上一個值或替換值（默認值為 0） |
| 同時接通的輸出數 | 8 |
| 電纜長度 |

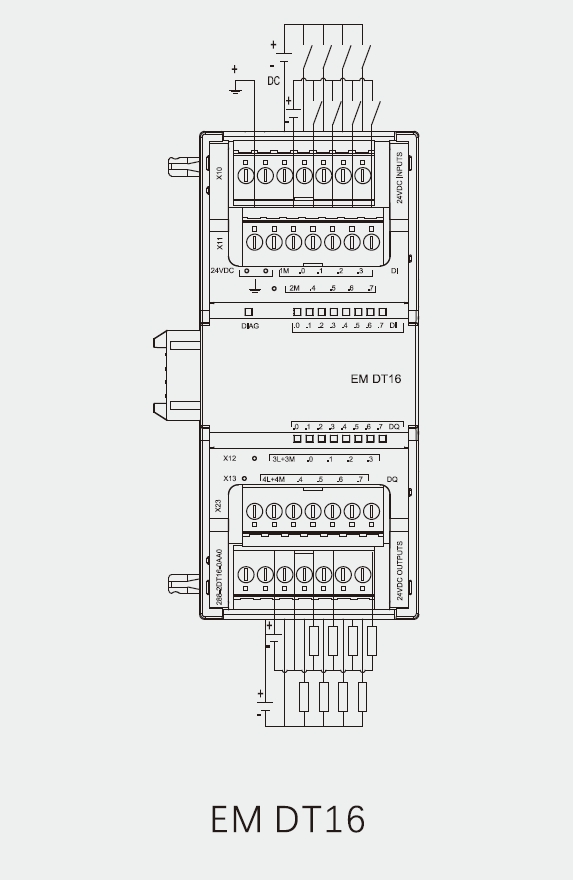

接線圖

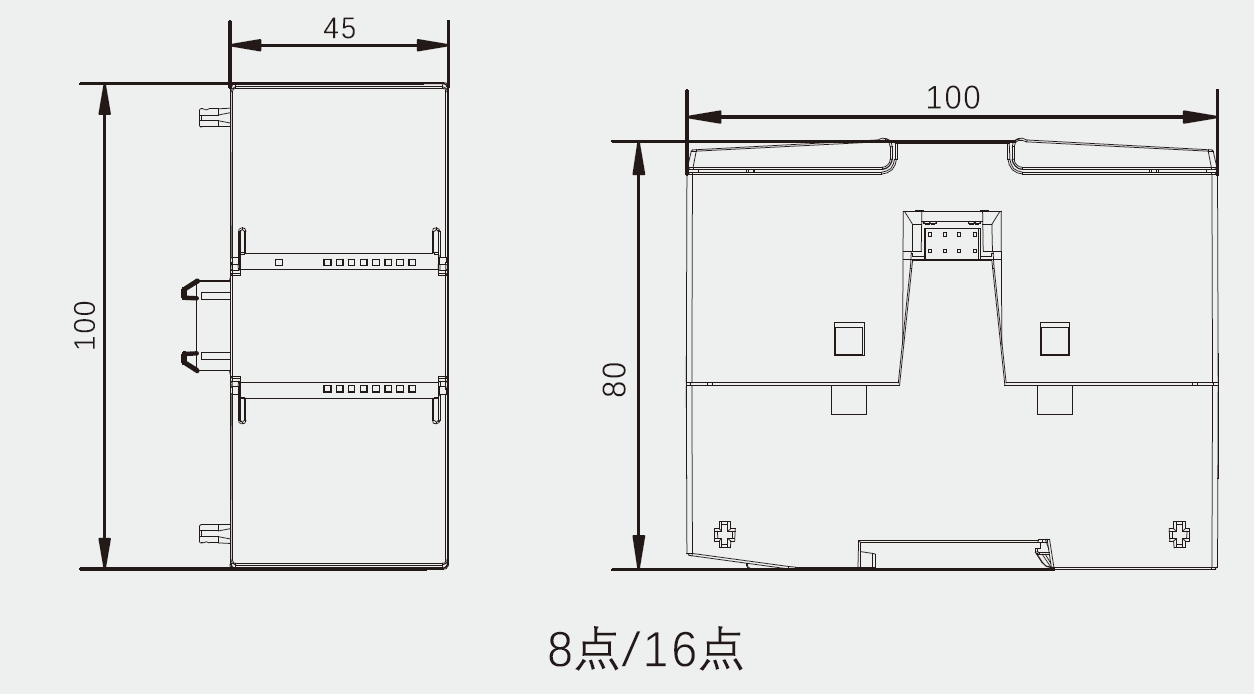

尺寸圖
