CK 1200 系列小型PLC是一種泛用的工業自動化領域的控制設備。該系列產品簡單易用，靈活全面，尤其適用中小型項目和OEM市場。可應用于市政設施，裝備制造，新能源，儲能，物流交通等多種行業。
產品參數
| 型號 | SM 1223 DI 8 x 24 VDC DQ 8 x RLY |
| 訂貨號 | CK 223-1PH32-0XB0 |
| 物理特性 | |
| 尺寸（W*H*D） | 45*100*75mm |
| 重量 | 230g |
| 功耗 | 4W |
| 消耗電流（DC24V） | 所用的每個線圈電流6.5mA |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 8點固定輸入 |
| 輸入類型 | PNP/NPN |
| 額定電壓 | 24VDC，4mA |
| 最大持續允許電壓 | 30V DC |
| 浪涌電壓 | 35VDC，0.5秒 |
| 邏輯1[最小] | 15VDC時， 2.5mA |
| 邏輯0[最大] | 5VDC時，1mA |
| 隔離（現場側與邏輯側） | 707V DC(型式測試) |
| 隔離組 | 2 |
| 濾波時間 | 0.2、0.4、0.8、1.6、3.2、6.4和12.8ms（可選擇，4個為一組） |
| 同時接通的輸入數 | 8 |
| 電纜長度（最大） | 標準輸入：500米(屏蔽線)，300米（非屏蔽線） |
| 數字量輸出特性 | |
| 數字量輸出點數 | 8 繼電器輸出 |
| 輸出類型 | 干觸點,繼電器 |
| 電壓范圍 | 5～30VDC或 5～250VAC |
| 浪涌電流（最大） | 5A 4s 10%占空比 |
| 邏輯1 | 無 |
| 邏輯0（10K負載） | 無 |
| 每點額定電流（最大） | 2A；4點/8 A |
| 隔離（現場側與邏輯側） | 1500V AC(線圈與觸點） |
| 隔離組 | 2 |
| 燈負載[最大] | 30W DC/200W AC |
| 接通電阻[接點] | 新設備最大0.2Ω |
| 脈沖頻率[最大] | 1Hz |
| 機械壽命周期 | 10000000（無負載） |
| 觸點壽命 | 100000（額定負載） |
| 屏蔽（最大值） | 500米 |
| 非屏蔽（最大值） | 150米 |

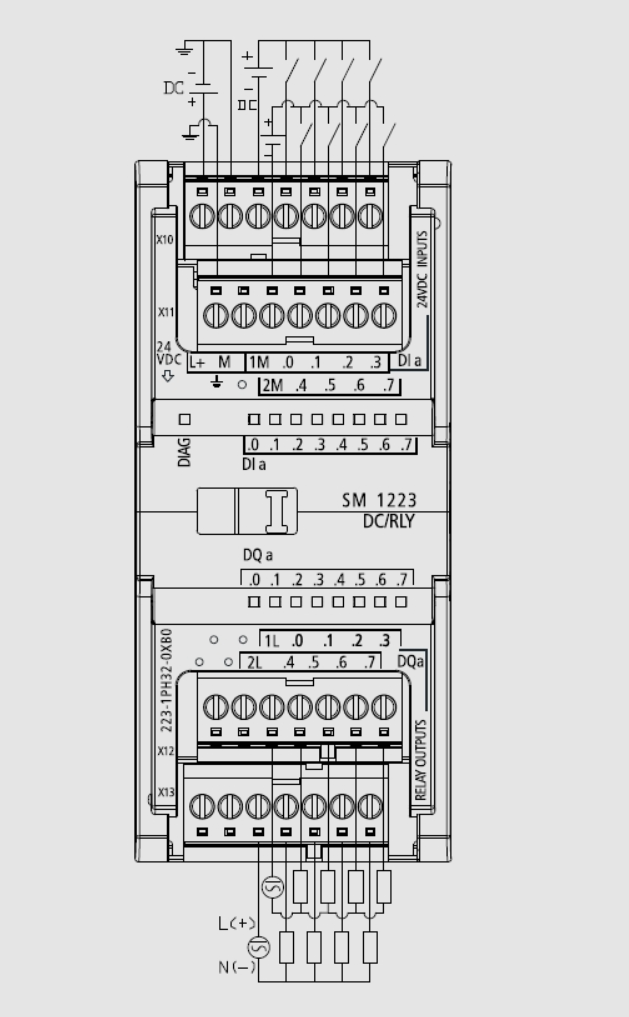

接線圖
