CK 1200 系列小型PLC是一種泛用的工業自動化領域的控制設備。該系列產品簡單易用，靈活全面，尤其適用中小型項目和OEM市場?？蓱?yīng)用于市政設施，裝備制造，新能源，儲能，物流交通等多種行業。
產品參數
| 型號 | SM 1222 DQ 16 x 24 V DC |
| 訂貨號 | CK 222-1BH32-0XB0 |
| 物理特性 | |
| 尺寸（W*H*D） | 45*100*75mm |
| 重量 | 220g |
| 功耗 | 2.5W |
| 消耗電流（DC24V） | 100mA |
| 數字量輸出特性 | |
| 數字量輸出點數 | 16 晶體管輸出 |
| 輸出類型 | 固態-MOSFET ，源型 |
| 電壓范圍 | 20.4~28.8V |
| 浪涌電流（最大） | 8A，100ms |
| 邏輯1 | 最小20V |
| 邏輯0（10K負載） | 最大0.1V |
| 每點額定電流（最大） | 0.5A/單點 ； |
| 每個公共端電流（最大） | 8A |
| 漏電流 | 最大10uA |
| 燈負載[最大] | 5W |
| 接通電阻[接點] | 最大0.6Ω |
| 脈沖頻率[最大] | - |
| 隔離（現場側與邏輯側） | 707V DC(型式測試) |
| 隔離組 | 1 |
| 機械壽命周期 | - |
| 觸點壽命 | - |
| 開關延時 | 接通延時小于50uS，斷開延時小于200us |
| STOP模式下的輸出行為 | 上一個值或替換值（默認值為0） |
| 同時接通數 | 16 |
| 屏蔽（最大值） | 500米 |
| 非屏蔽（最大值） | 150米 |

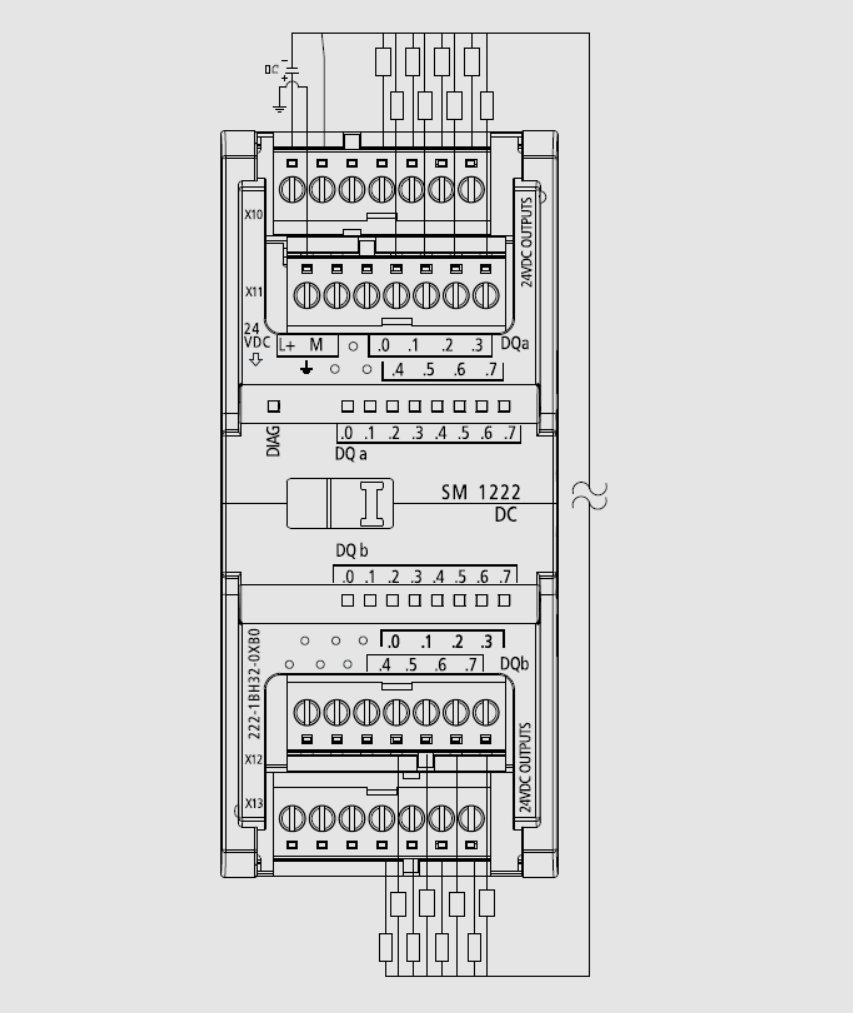

接線圖
